Эмэгтэй бие засах газар бэлэн чингэлэг байшин

Товч тодорхойлолт:

GS орон сууцны эмэгтэй бие засах газрын дизайныг хүнлэг болгосон.Байшинг бүхэлд нь нүүлгэх, эсвэл угсарсны дараа савлаж, зөөж, газар дээр нь дахин угсарч, ус, цахилгаанд холбогдсоны дараа ашиглалтад оруулах боломжтой.


porta cbin (3)
porta cbin (1)
porta cbin (2)
porta cbin (3)
porta cbin (4)

Бүтээгдэхүүний дэлгэрэнгүй

Тодорхойлолт

Видео

Бүтээгдэхүүний шошго

GS орон сууцны эмэгтэй бие засах газрын дизайныг хүнлэг болгосон.Байшинг бүхэлд нь нүүлгэх, эсвэл угсарсны дараа савлаж, зөөж, газар дээр нь дахин угсарч, ус, цахилгаанд холбогдсоны дараа ашиглалтад оруулах боломжтой.

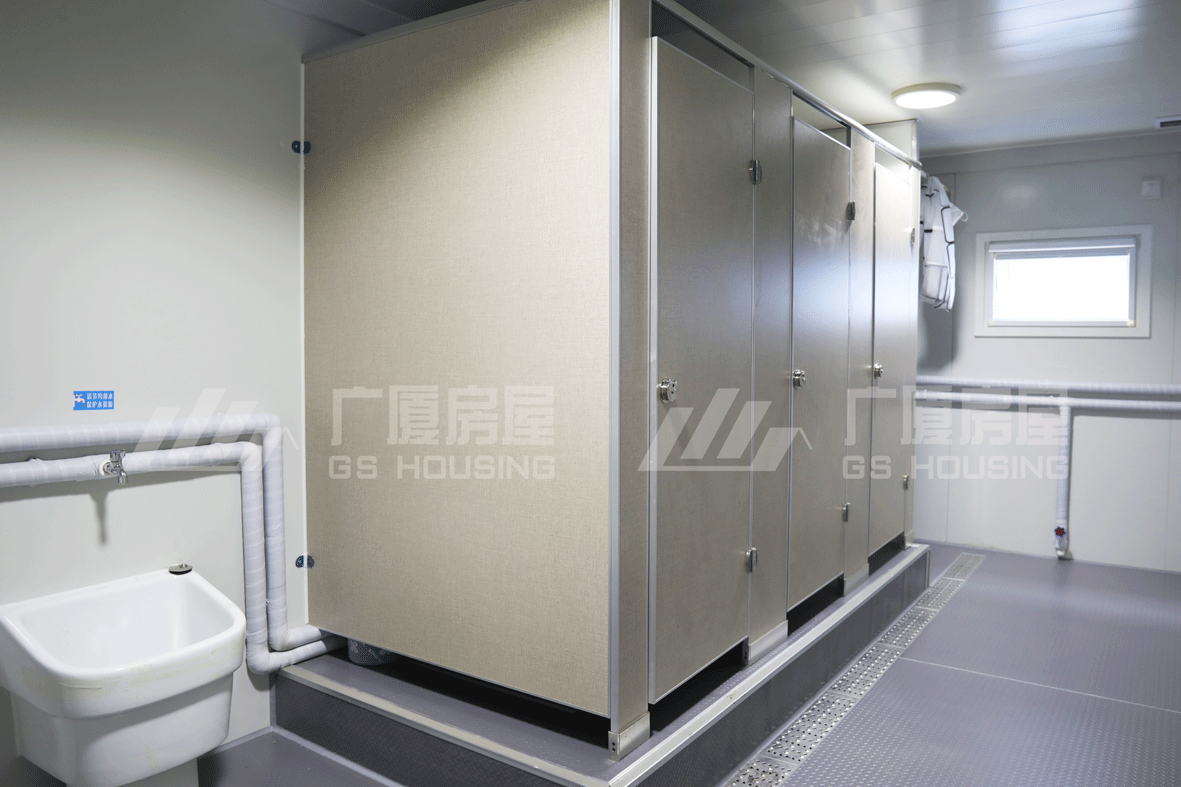

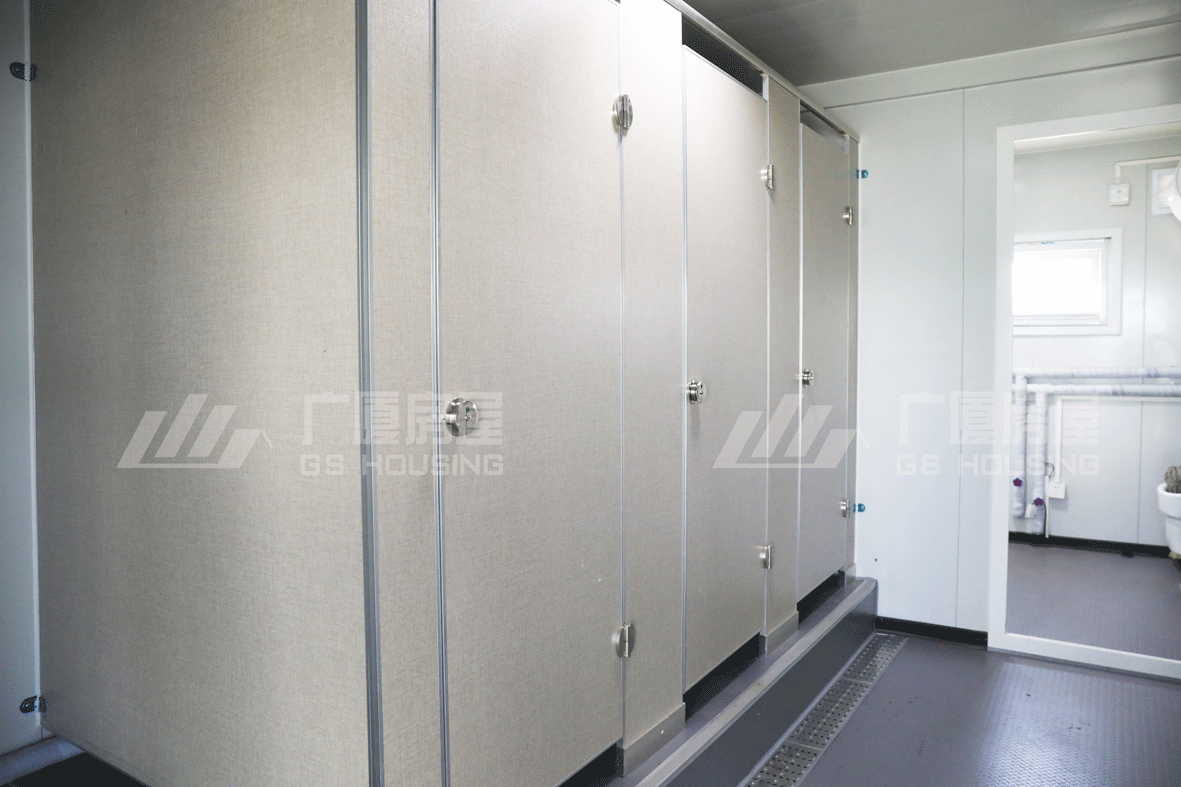

Стандарт эмэгтэй ариун цэврийн өрөөний ариун цэврийн хэрэгсэлд 5ш суултуур, усны сав, 1ш шүүр угаалтуур ба усны цорго, 1ш баганын сав, усны цорго багтсан бөгөөд доторх байгууламжийг төслийн өөр өөр шаардлагын дагуу хийж болно.

Нэмж дурдахад угаалгын өрөөний стандарт өргөн нь 2.4/3М, том эсвэл жижиг хэмжээтэй байшинг өөрчилж болно.

Эмэгтэй бие засах газар-1

Ариун цэврийн хэрэглэлийн багц

Эмэгтэй-Жорлон-&-Унны-Өрөө-4

Өндөр стандартын бүтэц

зураг3

Дээд талын хүрээ

Гол цацраг:
3.0 мм зузаантай цайрдсан хүйтэн цувисан ган профиль, материал: SGC340;
Дэд цацраг: 7ш цайрдсан ган, материал: Q345B, интервал: 755мм ашигладаг.
Зах зээлийн модульчлагдсан байшингийн зузаан нь 2.5-2.7 мм, үйлчилгээний хугацаа 15 орчим жил байна.Хилийн чанад дахь төслийг бодоод үз, засвар үйлчилгээ нь тав тухгүй, бид байшингийн ган төмөрийг зузаатгасан, 20 жилийн ашиглалтын хугацаа хангагдсан.

Доод хүрээ:

Гол цацраг:
3.5 мм зузаантай цайрдсан хүйтэн цувисан ган профиль, материал: SGC340;
Дэд цацраг: 9ш "π" хэлбэрийн цайрдсан ган, материал:Q345B,
Зах зээлийн модульчлагдсан байшингийн зузаан нь 2.5-2.7 мм, үйлчилгээний хугацаа 15 орчим жил байна.Хилийн чанад дахь төслийг бодоод үз, засвар үйлчилгээ нь тав тухгүй, бид байшингийн ган төмөрийг зузаатгасан, 20 жилийн ашиглалтын хугацаа хангагдсан.

зураг 4
зураг5

Баганууд:
3.0мм Цайрдсан хүйтэн цувисан ган профиль, материал: SGC440, дөрвөн баганыг сольж болно.
Баганууд нь дээд хүрээтэй, доод хүрээ нь зургаан өнцөгт боолтоор холбогдсон байна (хүч: 8.8)
Багануудыг суурилуулж дууссаны дараа тусгаарлагч блокыг дүүргэсэн эсэхийг шалгаарай.
Хүйтэн, дулааны гүүрний нөлөөллөөс урьдчилан сэргийлэх, дулааныг хадгалах, эрчим хүч хэмнэх ажиллагааг сайжруулахын тулд барилга байгууламж, хананы хавтангийн уулзваруудын хооронд тусгаарлагч туузыг нэмнэ.

Ханын хавтан:
Зузаан: 60-120мм зузаантай өнгөлөг ган сэндвич хавтан,
Гаднах хавтан: Гаднах хавтан нь 0.42 мм жүржийн хальс хээтэй Alu-цайрын өнгөт ган хавтан, HDP бүрээс,
Тусгаарлагч давхарга: 60-120 мм зузаантай гидрофобик базальт хөвөн (байгаль орчныг хамгаалах), нягт ≥100кг/м³, шаталтын үзүүлэлт нь А ангиллын шатдаггүй.
Дотор хананы хавтан: Дотор хавтан нь 0.42 мм цэвэр хавтгай Alu-цайрын өнгөт ган хавтан, PE бүрээс, өнгө: цагаан саарал,

Барааны дулаан тусгаарлалт, дуу чимээ тусгаарлагчийн гүйцэтгэлийг хангана.

зураг 6

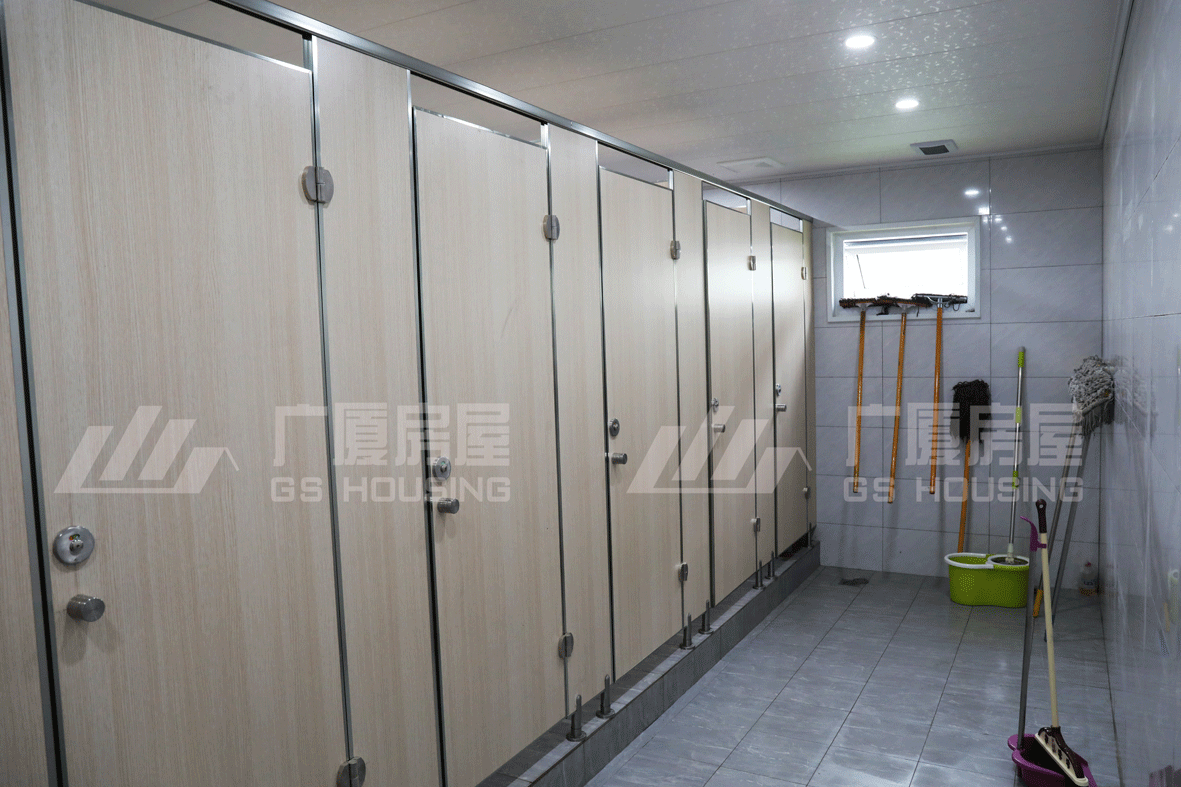

Эмэгтэй бие засах газрын програм

Ариун цэврийн өрөөний суурилуулалт нь стандарт байшингуудаас илүү төвөгтэй боловч бид суулгах талаар нарийвчилсан заавар, видео бичлэгтэй бөгөөд онлайн видеог холбож, хэрэглэгчдэд суурилуулах асуудлыг шийдвэрлэхэд туслах боломжтой, мэдээжийн хэрэг, угсралтын удирдагчдыг сайт руу илгээж болно. Хэрэв шаардлагатай бол.

Эмэгтэй-Жорлон-&-Унны-Өрөө-3

GS орон сууцанд 360 гаруй мэргэжлийн байшин угсралтын ажилчид байдаг бөгөөд 80 гаруй хувь нь GS Housing-д 8 жил ажиллаж байна.Одоогоор тэд 2000 гаруй төслийг саадгүй суурилуулаад байна.

Үйлдвэрлэлийн баазуудын танилцуулга

GS Housing-ийн таван үйлдвэрлэлийн бааз нь жилийн 170,000 гаруй байшинг үйлдвэрлэх хүчин чадалтай бөгөөд хүчирхэг цогц үйлдвэрлэл, ашиглалтын хүчин чадал нь орон сууцны үйлдвэрлэлд бат бөх дэмжлэг үзүүлдэг.Цэцэрлэгт хүрээлэнгийн загвартай үйлдвэрүүд нь байгаль орчин нь маш үзэсгэлэнтэй бөгөөд Хятадад томоохон хэмжээний шинэ, орчин үеийн модульчлагдсан барилгын бүтээгдэхүүн үйлдвэрлэлийн бааз юм.Хэрэглэгчдэд аюулгүй, байгаль орчинд ээлтэй, ухаалаг, тохь тухтай хосолсон барилгын орон зайг хангах зорилгоор тусгай модульчлагдсан орон сууцны судалгааны хүрээлэнг байгуулжээ.

天津工厂

Тяньжин дахь ухаалаг үйлдвэр-үйлдвэрлэлийн бааз

Хавтас: 130,000㎡

Жилийн үйлдвэрлэлийн хүчин чадал: 50,000 иж бүрдэл байшин

常熟工厂

Жиансу дахь цэцэрлэгийн төрлийн үйлдвэр- үйлдвэрлэлийн бааз

Хавтас: 80,000㎡

Жилийн үйлдвэрлэлийн хүчин чадал: 30,000 иж бүрдэл байшин

佛山工厂

6S загварын үйлдвэр- Гуандун дахь үйлдвэрлэлийн бааз

Хавтас: 90,000 ㎡

Жилийн үйлдвэрлэлийн хүчин чадал: 50,000 иж бүрдэл байшин

沈阳工厂

Ляонин дахь үр ашигтай үйлдвэр-үйлдвэрлэлийн бааз

Хавтас: 60,000㎡

Жилийн үйлдвэрлэлийн хүчин чадал: 20,000 иж бүрдэл байшин.

成都工厂

Сычуань дахь экологийн үйлдвэр-үйлдвэрлэлийн бааз

Хавтас: 60,000㎡

Жилийн үйлдвэрлэлийн хүчин чадал: 20,000 иж бүрдэл байшин.

GS Housing нь бүрэн автомат нийлмэл хавтангийн үйлдвэрлэлийн шугам, графен цахилгаан шүршигч бүрэх шугам, бие даасан профиль хийх цех, хаалга, цонхны цех, боловсруулах цех, угсрах цех, бүрэн автомат CNC дөл зүсэх машин, лазер зүсэх зэрэг дэвшилтэт туслах модульчлагдсан орон сууцны үйлдвэрлэлийн шугамуудтай. машинууд, портал живэх нуман гагнуурын машин, нүүрстөрөгчийн давхар ислийн хамгаалалттай гагнуур, өндөр хүчин чадалтай цоолох машин, хүйтэн гулзайлтын машин, тээрэмдэх машин, CNC нугалах, хяргах машин гэх мэт. Машин тус бүрт өндөр чанарын операторууд тоноглогдсон тул байшингууд бүрэн гүйцэд ажиллах боломжтой. CNC үйлдвэрлэл нь байшингуудыг цаг тухайд нь, үр ашигтай, үнэн зөвөөр үйлдвэрлэдэг.

шат-байшин-09

  • Өмнөх:
  • Дараачийн:

  • Эмэгтэй бие засах газрын тодорхойлолт
    Тодорхойлолт L*W*H(mm) Гаднах хэмжээ 6055*2990/2435*2896
    Дотор хэмжээ 5845*2780/2225*2590 захиалгаар өгч болно
    Дээврийн төрөл Дөрвөн дотоод ус зайлуулах хоолой бүхий хавтгай дээвэр (ус зайлуулах хоолойн хөндлөн хэмжээ: 40*80мм)
    Давхар ≤3
    Дизайн огноо Төлөвлөсөн үйлчилгээний хугацаа 20 жил
    Шалны ачаалал 2.0KN/㎡
    Дээврийн ачаалал 0.5KN/㎡
    Цаг агаарын ачаалал 0.6KN/㎡
    Серсмик 8 градус
    Бүтэц Багана Үзүүлэлт:210*150мм, Цайрдсан хүйтэн өнхрөх ган, t=3.0мм Материал: SGC440
    Дээврийн гол дам нуруу Үзүүлэлт: 180мм, Цайрдсан хүйтэн өнхрөх ган, t=3.0мм Материал: SGC440
    Шалны гол цацраг Үзүүлэлт: 160мм, Цайрдсан хүйтэн өнхрөх ган, t=3.5мм Материал: SGC440
    Дээврийн дам нуруу Үзүүлэлт:C100*40*12*2.0*7PCS, Цайрдсан хүйтэн өнхрөх C ган, t=2.0мм Материал: Q345B
    Шалны дэд цацраг Үзүүлэлт:120*50*2.0*9ш,”TT” хэлбэрийн дарагдсан ган, t=2.0мм Материал:Q345B
    Будаг Нунтаг электростатик шүрших лак≥80μm
    Дээвэр Дээврийн хавтан 0.5мм Zn-Al бүрсэн өнгөт ган хуудас, цагаан саарал
    Тусгаарлагч материал 100 мм-ийн шилэн хөвөн дан Al тугалган цаас.нягт ≥14кг/м³, Ангилал А шатдаггүй
    Тааз V-193 0.5мм дарсан Zn-Al бүрээстэй өнгөлөг ган хуудас, далд хадаас, цагаан саарал
    Шал Шалны гадаргуу 2.0мм PVC хавтан, хар саарал
    Суурь 19мм цемент шилэн хавтан, нягт ≥1.3г/см³
    Чийг үл нэвтрэх давхарга Чийгийн хамгаалалттай хуванцар хальс
    Доод битүүмжлэх хавтан 0.3мм Zn-Al бүрсэн хавтан
    Хана Зузаан 75 мм зузаантай өнгөлөг ган сэндвич хавтан;Гаднах хавтан: 0.5 мм жүржийн хальс хөнгөн цагаан бүрсэн цайрын өнгөлөг ган хавтан, зааны ясан цагаан, PE бүрээс;Дотор хавтан: 0.5 мм хөнгөн цагаан цайр бүрсэн цэвэр өнгөт ган хавтан, цагаан саарал, PE бүрээс;Хүйтэн, халуун гүүрний нөлөөг арилгахын тулд "S" төрлийн залгуурын интерфейсийг ашигла
    Тусгаарлагч материал чулуун хөвөн, нягт ≥100кг/м³, Ангилал А шатдаггүй
    Хаалга Үзүүлэлт (мм) W*H=840*2035мм
    Материал Ган хаалт
    Цонх Үзүүлэлт (мм) Цонх: WXH=800*500;
    Хүрээний материал Пастик ган, 80S, Хулгайгаас хамгаалах саваатай, Үл үзэгдэх дэлгэцтэй цонхтой
    Шилэн 4мм+9А+4мм давхар шил
    Цахилгаан Хүчдэл 220V~250V / 100V~130V
    Утас Үндсэн утас:6㎡, хувьсах гүйдлийн утас:4,0㎡,сокет утас:2,5㎡,гэрлийн унтраалгын утас:1,5㎡
    Таслагч Бяцхан таслуур
    Гэрэлтүүлэг Давхар тойрог чийдэн, 18 Вт
    Сокет 2ш 5 цооногтой залгуур 10А, 1ш 3 цооногтой хувьсах гүйдлийн залгуур 16А, 1ш дан холболтын хавтгай унтраалга 10А, (ЕХ /АНУ ..стандарт)
    Ус хангамж, ус зайлуулах систем Усан хангамжийн систем DN32,PP-R,Усан хангамжийн хоолой ба холбох хэрэгсэл
    Ус зайлуулах систем De110/De50, UPVC ус зайлуулах хоолой, холбох хэрэгсэл
    Төмөр хүрээ Хүрээний материал Цайрдсан дөрвөлжин хоолой 口40*40*2
    Суурь 19мм цемент шилэн хавтан, нягт ≥1.3г/см³
    Шал 2.0мм зузаантай гулсдаггүй PVC шал, хар саарал
    Ариун цэврийн хэрэглэл Ариун цэврийн хэрэгсэл 5ш суултуур болон усны сав, 1ш угаалтуур ба усны цорго, 2ш баганын сав, усны цорго
    Хуваалт 1200*900*1800 дуураймал модон хуваалт, хөнгөн цагаан хайлш картны үүр, зэвэрдэггүй ган ирмэг
    Холбох хэрэгсэл 1ш салфетка хайрцаг, 2ш угаалгын өрөөний толь, зэвэрдэггүй ган суваг, зэвэрдэггүй ган суваг сараалж, 1ш шалны ус зайлуулах хоолой
    Бусад Дээд ба багана нь гоёл чимэглэлийн хэсэг 0.6мм Zn-Al бүрсэн өнгөт ган хуудас, цагаан саарал
    Банзал 0.8мм Zn-Al бүрсэн өнгөт ган банзал, цагаан саарал
    Хаалга хаагч 1ш Хаалга хаагч, Хөнгөн цагаан (заавал биш)
    Яндангийн сэнс 1ш хананы яндангийн сэнс, зэвэрдэггүй ган борооны хамгаалалттай малгай
    Барилга байгууламжийн стандартыг батлах, тоног төхөөрөмж, холбох хэрэгсэл нь үндэсний стандартад нийцдэг.түүнчлэн таны хэрэгцээнд нийцүүлэн тохируулсан хэмжээ, холбогдох байгууламжуудыг өгч болно.
